PCIe/PXIe-7600系列板卡
基本描述

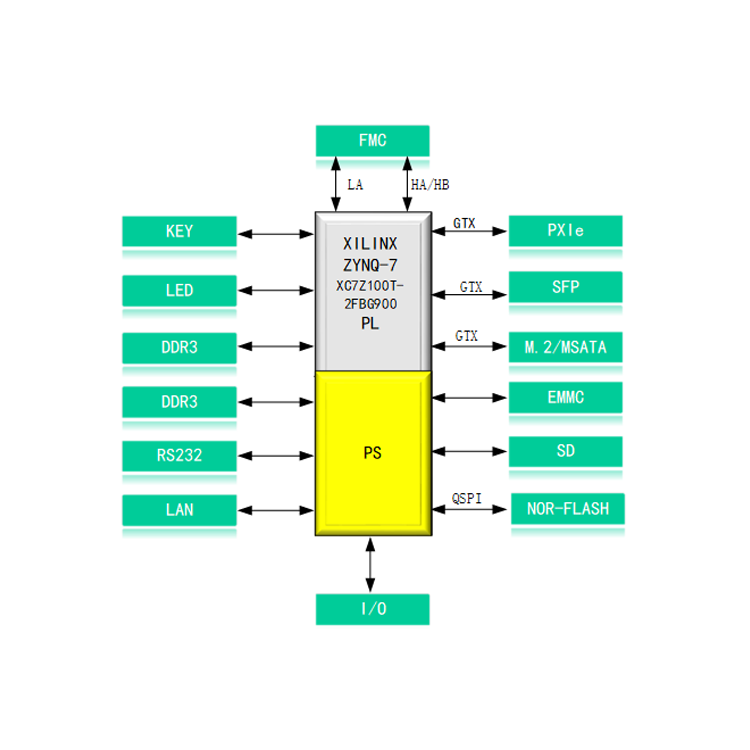

PCIe/PXIe-7500系列板卡采用Xilinx公司的ZYNQ-7系列SoC XC7Z100，兼容XC7Z035和XC7Z045，板载PL端的资源主要包括DDR3、SFP、FMC HPC、M.2/mSATA 和PCIe Gen2等接口，PS端的资源主要包括DDR3、EMMC、Flash、RS232和LAN等。结合ZJM-RMP资源管理软件和Xilinx Vivado开发环境，用户可以进一步开发利用PS端和PL端剩余的资源，对输入输出信号进行加速处理。板卡设计满足工业应用要求，通过安装本司的FMC子卡系列，提供丰富的模拟信号、数字信号和总线信号接口，可满足高性能工业测控、高速数据采集处理、复杂图像跟踪处理、AI人工智能、无线通信平台等前端信号处理开发领域。板卡可以单独供电使用，通过JTAG下载代码，从而应用于嵌入式系统中。该板卡提供Windows、Linux、LabVIEW和LabVIEW RT等系统的驱动程序。
主要技术指标
|
板卡功能 |
名称 |
技术指标 |
|
FPGA型号 |
|
XC7Z100、XC7Z035和XC7Z045 |
|
PL端 |
FMC |
FMC HPC |
|
光纤 |
1路SFP+，可配置千兆、万兆以太网协议 |
|
|
存储 |
1路 M.2 或者1路MSATA半高存储接口 |
|
|
DDR |
DDR3 512MB，32bit@800MHz |
|
|
LED |
4bit |
|
|
PS端 |
DDR |
DDR3 512MB 32bit@800MHz |
|
Flash |
QSPI Flash，256Mb |
|
|
EMMC |
8GB |
|
|
SD Card |
提供 SD卡接口 |
|
|
RS232 |
2路RS232（其中1路DEBUG接口） |
|
|
USB |
1路USB 2.0 |
|
|
网络 |
1路千兆RJ45以太网 |
|
|
板卡尺寸 |
PCI EXPRESS标准板卡或3U PXIe板卡 |
|
|
总线接口 |
支持Gen2 PCIe x4接口或PXIe总线接口 |
|
|
下载接口 |
Xilinx JTAG |
|
|
板卡供电 |
+12V@2A |
|
|
板卡功耗 |
24W |
|
|
工作温度 |
工业级：-20℃到+65℃，扩展级：-40℃到+85℃ |
|
|
驱动程序 |
支持Windows、Linux、LabVIEW、LabVIEW RT系统 |
|
|
管理软件 |
ZJM-RMP资源管理软件 |
|
